Среднетемпературные

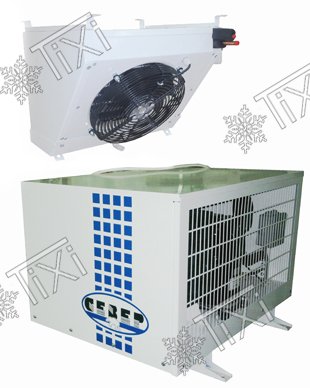

Сплит-система среднетемпературная напольная Север MGSF 315 S
Технические характеристики:
Объем, м³: 22 - 58
Фреон, кг (R404A): 3,05
Напряжение V/Ph/Hz: 380/3~/50
Температура, °C, Внутр/Окруж.: -5 ... +10/30 ... 40
Габариты уп. (Д*Ш*В) cм: 117х107х108
Масса брутто, кг.: 179
Описание
Сплит-системы Север GSF являются модификацией серии GS с одним принципиальным отличием: компрессорно-конденсаторные блоки MGSF предназначены для установки на любую горизонтальную поверхность, а не на стену - будь то крыша холодильной камеры или пол основного помещения.
Блоки сплит-системы соединяются между собой трассами высокого и низкого давления, кабелями питания и управления. Расстояние между испарителем (воздухоохладителем) и компрессорно-конденсаторным блоком при этом может быть весьма значительным – это одно из самых важных преимуществ сплит-систем перед моноблочными машинами.
Корпус агрегатов Север MGSF выполнен из оцинкованного стального листа с защитным полимерным покрытием, что делает их устойчивыми к внешним воздействиям. Все модели серии используют компрессоры герметичного типа, электронное управление с выносным пультом, имеют системы защиты по питанию и высокому/низкому давлению.
Агрегаты поставляются предварительно заправленными: компрессорно-конденсаторные блоки фреоном и маслом, испарители – азотом под высоким давлением.
Характеристики
|
Электропитание | |
|---|---|
|
Напряжение |
380 В, 50 Гц |
|
Номинальное потребление, кВт |
1.95 |
|
Максимальный ток, А |
6.0 |
|
Компрессор | |
|
Используемый фреон (масса указана из расчёта трассы длиной 3 м) |
R404A, 3.05 кг |
|
Максимальная длина трассы, м |
15 |
|
Тип |
Герметичный |
|
Модель (один из вариантов) |
L'UNITE HERMETIQUE TAJ4519Z |
|
KULTHORN-KIRBY AW 7512Z-9 |
|
|
DANFOSS MTZ22-4 |
|
|
Номинальное потребление ККБ, кВт |
1.82 |
|
Конденсатор | |
|
Шаг рёбер, мм |
2.8 |
|
Кол-во вентиляторов, шт. |
1 |
|
Диаметр вентилятора, мм |
350 |
|
Производительность, м3/ч |
3250 |
|
Воздухоохладитель | |
|
Шаг рёбер, мм |
4.2 |
|
Кол-во вентиляторов, шт. |
1 |
|
Максимальная мощность вентилятора, кВт |
0.132 |
|
Диаметр вентилятора, мм |
350 |
|
Производительность, м3/ч |
3250 |
|
Длина струи, м |
7 |
|
Тип оттайки |
ТЭН |
|
Мощность оттайки, кВт |
2 |
|
Подключение | |
|
Нагнетание, дюйм |
3/8 |
|
Всасывание, дюйм |
1/2 |
|
Внутренний диаметр трубки дренажа, мм |
14 |
|
Внешний силовой кабель |
ПВС 5x1.5 мм2 |
Холодопроизводительность
|
Tc (C°) |
Ta (C°) |
P (Вт) |
V100 (м3) |
V80 (м3) |
V60 (м3) |
|
10° |
30° |
4536 |
58 |
53 |
48 |
|
35° |
4216 |
53 |
48 |
44 |
|
|
40° |
3897 |
48 |
44 |
40 |
|
|
5° |
30° |
3996 |
49 |
45 |
41 |
|
35° |
3712 |
45 |
41 |
37 |
|
|
40° |
3430 |
40 |
36 |
33 |
|
|
0° |
30° |
3481 |
41 |
37 |
34 |
|
35° |
3221 |
37 |
34 |
31 |
|
|
40° |
2964 |
33 |
30 |
27 |
|
|
-5° |
30° |
2964 |
33 |
30 |
27 |
|
35° |
2730 |
30 |
27 |
25 |
|
|
40° |
2498 |
26 |
24 |
22 |
Габариты
|
Габарит |
3 |
|
Размеры AxBxCxDxExFxGxH (см. рисунок), мм |
850 x 716 x 603 x 546 x 486 x 765 x 408 x 440 |
|
Размеры упаковки ДхШхВ, мм |
1170 x 1070 x 1080 |
|
Тип упаковки |
Палета и гофрированный картон |
|
Масса нетто, кг |
112 |
|
Масса брутто, кг |
179 |
Монтаж
Компрессорно-конденсаторный блок устанавливается в сухом помещении с температурой окружающего воздуха от 12 до 40 °C и относительной влажностью от 40% до 80%. Для использования агрегатов на открытом воздухе необходимо включить в заказ зимний комплект, а также защиту блока от атмосферных осадков и прямого солнечного света с помощью специальных козырьков и пьедестал для исключения заметания снегом.
Расстояние от ККБ до стен помещения должно быть не менее 400 мм, до потолка – не менее 600 мм. Ширина прохода к машине – не менее 500 мм. Не допускается установка поблизости от отопительных приборов и иных источников тепла – расстояние до них должно быть не менее 1.5 метров.
