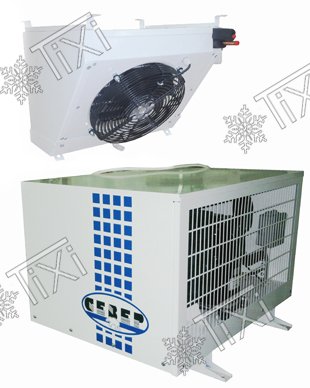

Сплит-система среднетемпературная напольная Север MGSF 105 S
Технические характеристики:
Объем, м³: 4,1 - 12,0
Фреон, кг (R404A): 1,1
Напряжение V/Ph/Hz: 220/1~/50
Температура, °C, Внутр/Окруж.: -5 ... +10/30 ... 40
Габариты уп. (Д*Ш*В) cм: 106х72х108
Масса брутто, кг.: 106
Описание

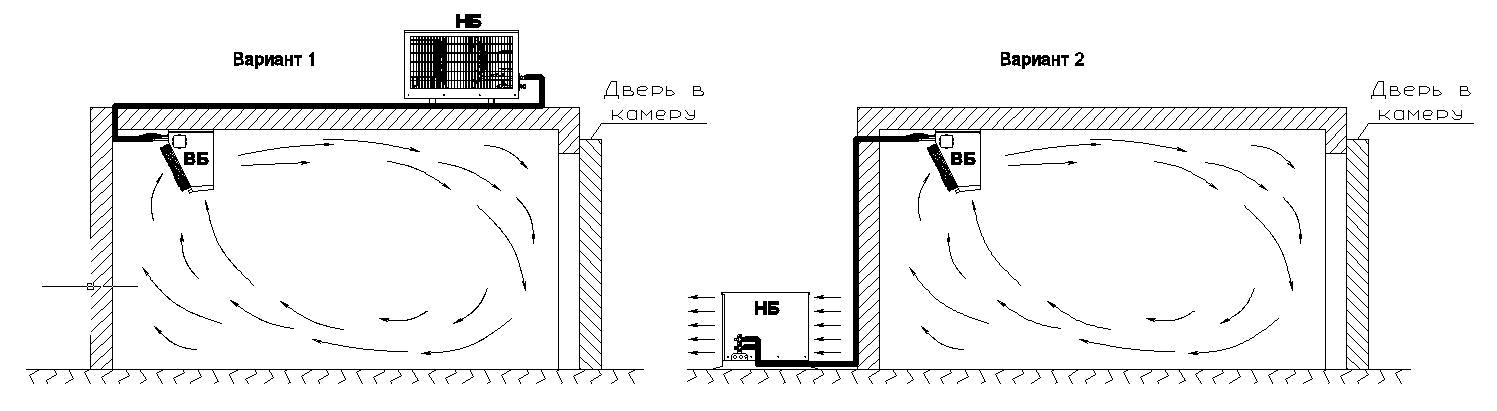

Сплит-системы Север GSF являются модификацией серии GS с одним принципиальным отличием: компрессорно-конденсаторные блоки MGSF предназначены для установки на любую горизонтальную поверхность, а не на стену - будь то крыша холодильной камеры или пол основного помещения.
Блоки сплит-системы соединяются между собой трассами высокого и низкого давления, кабелями питания и управления. Расстояние между испарителем (воздухоохладителем) и компрессорно-конденсаторным блоком при этом может быть весьма значительным – это одно из самых важных преимуществ сплит-систем перед моноблочными машинами.
Корпус агрегатов Север MGSF выполнен из оцинкованного стального листа с защитным полимерным покрытием, что делает их устойчивыми к внешним воздействиям. Все модели серии используют компрессоры герметичного типа, электронное управление с выносным пультом, имеют системы защиты по питанию и высокому/низкому давлению.
Агрегаты поставляются предварительно заправленными: компрессорно-конденсаторные блоки фреоном и маслом, испарители – азотом под высоким давлением.
Характеристики
|
Электропитание | |
|---|---|
|
Напряжение |
220 В, 50 Гц |
|
Номинальное потребление, кВт |
0.65 |
|
Максимальный ток, А |
6.28 |
|
Компрессор | |
|
Используемый фреон (масса указана из расчёта трассы длиной 3 м) |
R404A, 1.1 кг |
|
Максимальная длина трассы, м |
15 |
|
Тип |
Герметичный |
|
Модель (один из вариантов) |
L'UNITE HERMETIQUE AE4460Z |
|
KULTHORN-KIRBY BA 7440Z |
|
|
DANFOSS SC10MLX |
|
|
Номинальное потребление ККБ, кВт |
0.61 |
|
Конденсатор | |
|
Шаг рёбер, мм |
2.8 |
|
Кол-во вентиляторов, шт. |
1 |
|
Диаметр вентилятора, мм |
250 |
|
Производительность, м3/ч |
1010 |
|
Воздухоохладитель | |
|
Шаг рёбер, мм |
4.2 |
|
Кол-во вентиляторов, шт. |
1 |
|
Максимальная мощность вентилятора, кВт |
0.042 |
|
Диаметр вентилятора, мм |
250 |
|
Производительность, м3/ч |
1010 |
|
Длина струи, м |
4 |
|
Тип оттайки |
ТЭН |
|
Мощность оттайки, кВт |
1.1 |
|
Подключение | |
|
Нагнетание, дюйм |
3/8 |
|
Всасывание, дюйм |
1/2 |
|
Внутренний диаметр трубки дренажа, мм |
14 |
|
Внешний силовой кабель |
ПВС 3x1.5 мм2 |
Холодопроизводительность
|
Tc (C°) |
Ta (C°) |
P (Вт) |
V100 (м3) |
V80 (м3) |
V60 (м3) |
|
10° |
30° |
1415 |
12 |
11 |
10 |
|
35° |
1330 |
11 |
10 |
9,1 |
|
|
40° |
1246 |
10 |
9,1 |
8,3 |
|
|
5° |
30° |
1188 |
9,4 |
8,6 |
7,8 |
|
35° |
1113 |
8,6 |
7,8 |
7,1 |
|
|
40° |
1039 |
7,8 |
7,1 |
6,5 |
|
|
0° |
30° |
1032 |
7,7 |
7 |
6,4 |
|
35° |
965 |
7 |
6,4 |
5,8 |
|
|
40° |
899 |
6,3 |
5,7 |
5,2 |
|
|
-5° |
30° |
877 |
6,1 |
5,6 |
5,1 |
|
35° |
818 |
5,5 |
5 |
4,6 |
|
|
40° |
760 |
4,9 |
4,5 |
4,1 |
Габариты
|
Габарит |
1 |
|

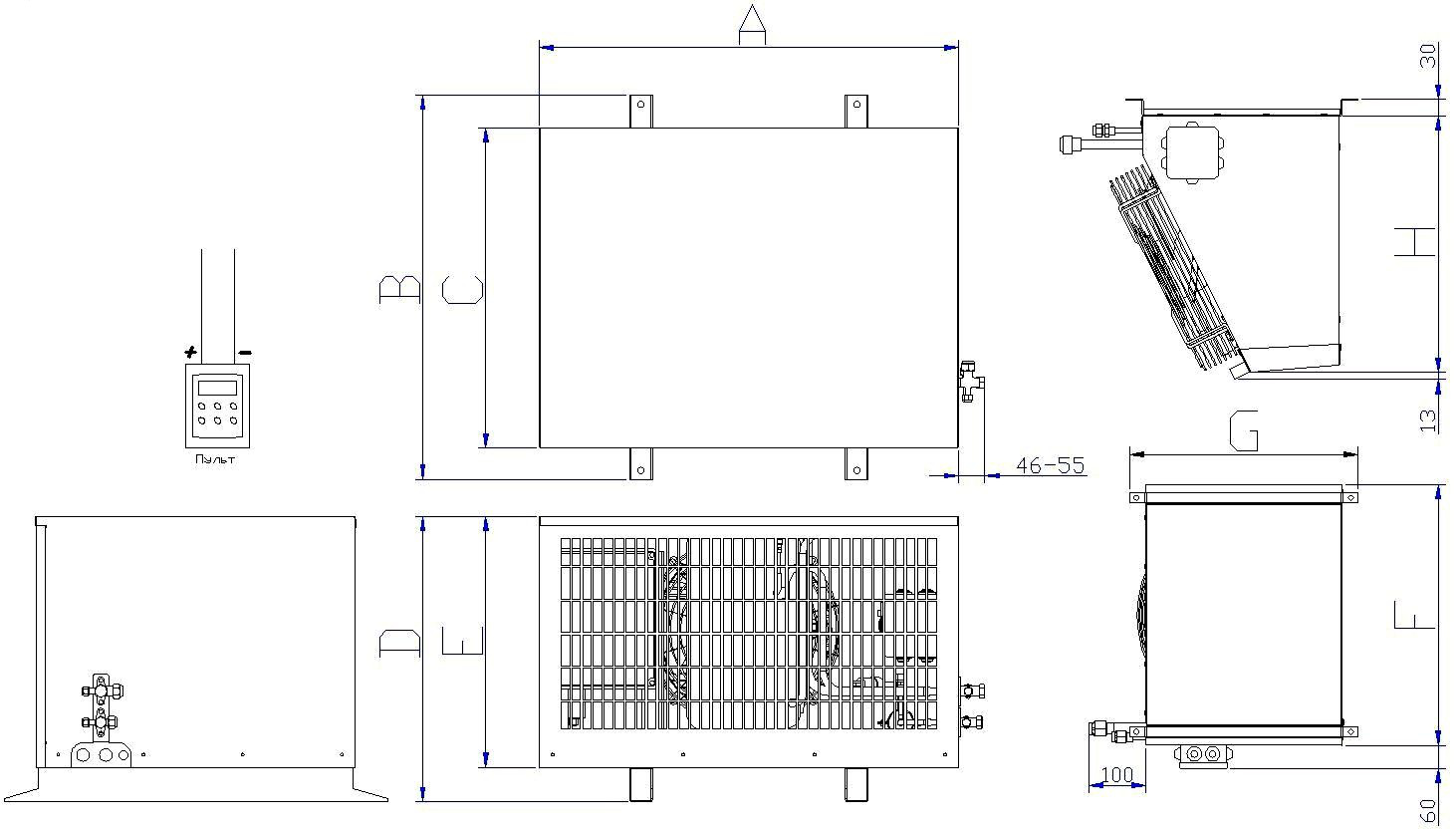

Размеры AxBxCxDxExFxGxH (см. рисунок), мм |
742 x 716 x 603 x 451 x 391 x 460 x 404 x 350 |
|
Размеры упаковки ДхШхВ, мм |
1060 x 720 x 1080 |
|
Тип упаковки |
Палета и гофрированный картон |
|
Масса нетто, кг |
59 |
|
Масса брутто, кг |
106 |
Монтаж
Компрессорно-конденсаторный блок устанавливается в сухом помещении с температурой окружающего воздуха от 12 до 40 °C и относительной влажностью от 40 до 80 %. Для использования агрегатов на открытом воздухе необходимо включить в заказ зимний комплект, а также защиту блока от атмосферных осадков и прямого солнечного света с помощью специальных козырьков и пьедестал для исключения заметания снегом.

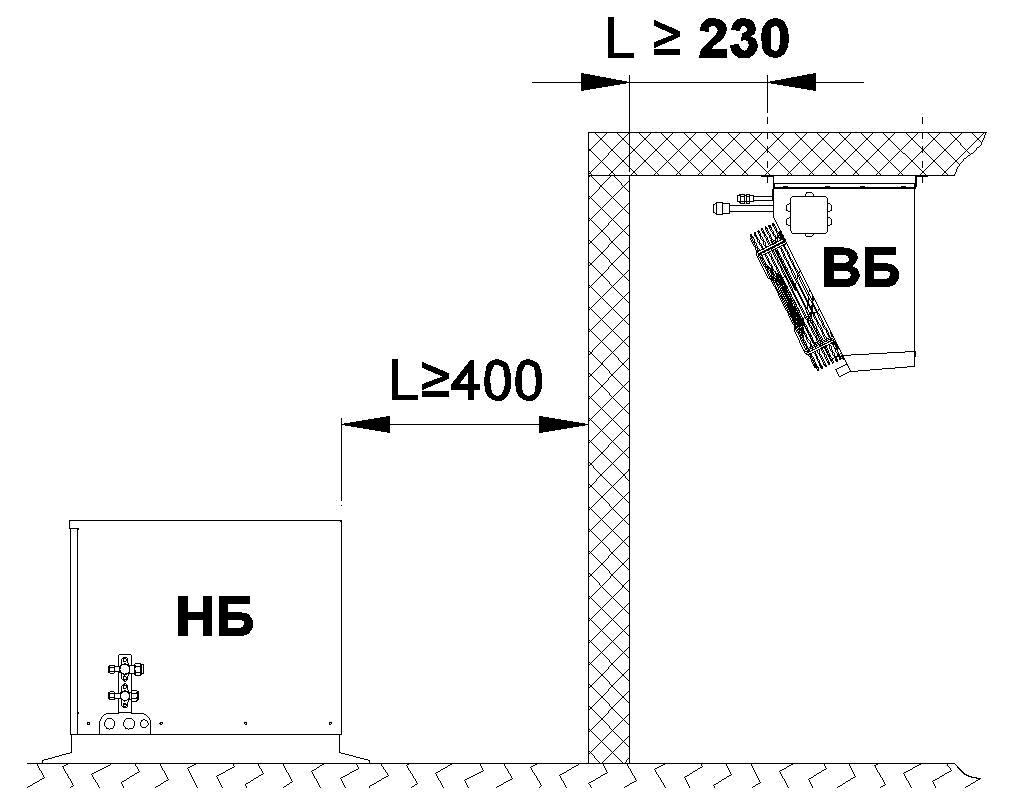

Расстояние от ККБ до стен помещения должно быть не менее 400 мм, до потолка – не менее 600 мм. Ширина прохода к машине – не менее 500 мм. Не допускается установка поблизости от отопительных приборов и иных источников тепла – расстояние до них должно быть не менее 1.5 метров.
